محاسبه‌گر ژئوممبران استخر

محاسبه میزان ورق ژئوممبران استخر

برای مشاهده قیمت ورقهای ژئوممبران از این قسمت بازدید نمایید.

قیمت ورق ژئوممبران

محاسبه استخر کشاورزی فقط به تعیین طول، عرض و عمق محدود نمی‌شود. برای طراحی یک استخر کاربردی باید حجم موردنیاز آب، شیب دیواره‌ها، حجم خاکبرداری، سطح واقعی پوشش و مقدار موردنیاز ورق ژئوممبران به صورت جداگانه بررسی شوند. در مرحله محاسبه ورق استخر نیز باید علاوه بر مساحت کف، سطح دیواره‌های شیب‌دار، نحوه چیدمان رول‌ها، درزها، برش‌ها و پرت احتمالی را در نظر گرفت. از طرف دیگر، کیفیت بستر و نحوه اجرای ژئوممبران به اندازه انتخاب خود ورق اهمیت دارد. آماده‌سازی مناسب سطح، انتخاب ضخامت متناسب با شرایط پروژه، جوشکاری اصولی و کنترل کیفیت می‌توانند نقش مهمی در عملکرد سیستم آب‌بندی داشته باشند.

اگر قصد ساخت استخر کشاورزی دارید، قبل از خرید ژئوممبران بهتر است ابتدا ابعاد و هندسه استخر مشخص شود. با داشتن طول، عرض، عمق و شیب دیواره‌ها می‌توان مقدار تقریبی ورق موردنیاز را محاسبه کرد و سپس بر اساس نوع پروژه، مشخصات فنی و نحوه اجرای پوشش، مقدار نهایی خرید را تعیین کرد.

چگونه حجم استخر کشاورزی را محاسبه کنیم؟

اولین گام، تعیین حجم موردنیاز استخر است.

اگر استخر به شکل ساده و مستطیلی باشد و دیواره‌های آن کاملاً عمودی باشند، فرمول حجم به شکل زیر است:

حجم استخر = طول × عرض × عمق

برای مثال، اگر ابعاد مفید یک استخر برابر با:

* طول: ۲۰ متر

* عرض: ۱۰ متر

* عمق: ۳ متر

باشد:

۲۰ × ۱۰ × ۳ = ۶۰۰ مترمکعب

بنابراین ظرفیت هندسی استخر تقریباً ۶۰۰ مترمکعب خواهد بود.

البته در استخرهای کشاورزی معمولاً دیواره‌ها با شیب ساخته می‌شوند و به همین دلیل محاسبه حجم دقیق‌تر از یک ضرب ساده است. در این حالت، طول و عرض کف استخر با طول و عرض قسمت بالایی متفاوت است. برای محاسبه تقریبی چنین استخری می‌توان از میانگین مساحت مقاطع بالا و پایین استفاده کرد.

فرض کنید:

طول کف: ۲۰ متر

عرض کف: ۱۰ متر

طول بالای استخر: ۲۶ متر

عرض بالای استخر: ۱۶ متر

عمق: ۳ متر

مساحت کف:

۲۰ × ۱۰ = ۲۰۰ مترمربع

مساحت قسمت بالایی:

۲۶ × ۱۶ = ۴۱۶ مترمربع

در یک برآورد ساده، میانگین این دو سطح برابر است با:

(۲۰۰ + ۴۱۶) ÷ ۲ = ۳۰۸ مترمربع

سپس:

۳۰۸ × ۳ = ۹۲۴ مترمکعب

این مقدار یک برآورد اولیه است. برای پروژه‌های دقیق، به‌خصوص استخرهایی با هندسه پیچیده، محاسبات باید بر اساس مقاطع و مدل هندسی واقعی انجام شوند.

چگونه ابعاد مناسب استخر کشاورزی را تعیین کنیم؟

یکی از اشتباهات رایج این است که ابتدا یک زمین مشخص انتخاب شود و سپس بدون بررسی نیاز آبی، بزرگ‌ترین استخر ممکن در آن ساخته شود. ابعاد استخر باید با توجه به عوامل مختلف تعیین شود.

مهم‌ترین عوامل عبارت‌اند از:

میزان آب موردنیاز

میزان مصرف آب محصول در طول دوره کشت یکی از مهم‌ترین پارامترهاست.

مساحت زمین کشاورزی

هرچه سطح زیر کشت بیشتر باشد، معمولاً ظرفیت ذخیره آب نیز باید متناسب با نیاز آبی افزایش پیدا کند.

میزان آب ورودی

اگر استخر از چاه، رودخانه، کانال یا آب باران تغذیه می‌شود، دبی و زمان ورود آب باید بررسی شود.

شرایط زمین

وجود شیب، نوع خاک، سطح آب زیرزمینی و محدودیت‌های زمین می‌توانند روی ابعاد استخر تأثیر بگذارند.

فضای موردنیاز اطراف استخر

نباید تمام زمین موجود صرف خود مخزن شود. فضای لازم برای دسترسی، اجرای لوله‌ها، عملیات نصب و تعمیرات نیز باید در نظر گرفته شود.

عمق مناسب استخر کشاورزی چقدر است؟

عمق استخر یک عدد ثابت برای تمام پروژه‌ها نیست. عمق مناسب به شرایط زمین، حجم موردنیاز، نوع سازه، شیب دیواره‌ها و روش اجرای پوشش بستگی دارد. افزایش عمق می‌تواند حجم ذخیره آب را بالا ببرد، اما در مقابل فشار آب روی دیواره‌ها، الزامات پایداری شیب‌ها و شرایط اجرایی را نیز تغییر می‌دهد. به همین دلیل نباید صرفاً با هدف افزایش ظرفیت، عمق استخر را بدون بررسی فنی زیاد کرد. همچنین بهتر است بین عمق کل خاکبرداری و عمق مفید ذخیره آب تفاوت قائل شویم. معمولاً بخشی از فضای استخر برای آزادبرد، ناحیه ایمنی و جلوگیری از سرریز در نظر گرفته می‌شود.

محاسبه خاکبرداری استخر کشاورزی

پس از تعیین ابعاد، باید مشخص شود چه مقدار خاک باید از زمین خارج شود. این مقدار با حجم آب داخل استخر یکسان نیست. زیرا در استخرهای دارای دیواره شیب‌دار، فضای خاکبرداری‌شده علاوه بر حجم آب، شامل شیب‌های جانبی نیز می‌شود. همچنین اگر خاکبرداری در زمین طبیعی انجام شود، باید اختلاف تراز زمین، شیب زمین و شکل واقعی بستر نیز در محاسبات لحاظ شود. برای یک برآورد اولیه می‌توان حجم هندسی فضای خاکبرداری را محاسبه کرد؛ اما در پروژه‌های بزرگ، بهتر است حجم خاکبرداری از روی نقشه‌های توپوگرافی و مقاطع اجرایی به دست آید.

تفاوت حجم آب و حجم خاکبرداری

این نکته در برآورد هزینه بسیار مهم است. فرض کنید یک استخر ظرفیت ذخیره حدود ۱۰۰۰ مترمکعب آب داشته باشد. این عدد به این معنی نیست که دقیقاً ۱۰۰۰ مترمکعب خاکبرداری انجام می‌شود. به دلیل:

• شیب دیواره‌ها
• آزادبرد
• ضخامت لایه‌های زیرسازی
• اختلاف تراز زمین
• شکل هندسی استخر

حجم خاکبرداری می‌تواند بیشتر از حجم مفید آب باشد. بنابراین در برآورد هزینه ساخت استخر، نباید تنها ظرفیت آب را ملاک قرار داد.

محاسبه سطح پوشش استخر

بعد از مشخص شدن ابعاد استخر، مرحله مهم بعدی محاسبه ورق استخر است. در استخرهای ژئوممبرانی، ورق فقط کف استخر را نمی‌پوشاند؛ بلکه باید کف و دیواره‌های شیب‌دار نیز پوشانده شوند. برای محاسبه مقدار تقریبی پوشش باید مساحت تمام سطوحی که قرار است با ورق پوشانده شوند محاسبه شود.

اگر کف استخر مستطیلی باشد:

مساحت کف = طول کف × عرض کف

اما برای دیواره‌های شیب‌دار، طول واقعی شیب باید محاسبه شود.

محاسبه طول شیب دیواره استخر

فرض کنیم عمق استخر ۳ متر و شیب افقی دیواره ۲ متر باشد. طول واقعی شیب را می‌توان با قضیه فیثاغورس محاسبه کرد:

طول شیب = √(عمق² + فاصله افقی²)

در این مثال:

√(۳² + ۲²)

برابر با حدود:

۳٫۶۱ متر

است.

بنابراین طول پوشش روی دیواره ۳٫۶۱ متر خواهد بود، نه ۳ متر.

این تفاوت هنگام محاسبه ورق ژئوممبران اهمیت زیادی دارد.

یک مثال برای محاسبه ورق ژئوممبران استخر

فرض کنیم استخر دارای مشخصات زیر باشد:

طول کف: ۲۰ متر

عرض کف: ۱۰ متر

عمق: ۳ متر

شیب جانبی: ۲ متر در هر طرف

در این شرایط، ابعاد قسمت بالایی از کف بزرگ‌تر خواهد بود.

ابتدا طول شیب دیواره را محاسبه می‌کنیم: √(۳² + ۲²) = ۳٫۶۱ متر

برای پوشش دو دیواره در راستای طول: ۲۰ × ۳٫۶۱ × ۲ = ۱۴۴٫۴ مترمربع

برای دو دیواره در راستای عرض: ۱۰ × ۳٫۶۱ × ۲ = ۷۲٫۲ مترمربع

مساحت کف: ۲۰ × ۱۰ = ۲۰۰ مترمربع

در نتیجه مساحت هندسی تقریبی پوشش: ۲۰۰ + ۱۴۴٫۴ + ۷۲٫۲ = ۴۱۶٫۶ مترمربع

بنابراین حدود ۴۱۷ مترمربع سطح باید با پوشش آب‌بندی پوشانده شود. اما این هنوز مقدار نهایی خرید ورق ژئوممبران نیست.

چرا مقدار خرید ژئوممبران از مساحت استخر بیشتر است؟

در اجرای ورق ژئوممبران، قطعات مختلف باید در کنار یکدیگر قرار گرفته و به وسیله دستگاه‌های جوش حرارتی به هم متصل شوند. به همین دلیل مقدار ورق موردنیاز تنها بر اساس مساحت هندسی محاسبه نمی‌شود.

عواملی مانند:

• عرض رول
• طول رول
• نحوه چیدمان پنل‌ها
• تعداد درزها
• همپوشانی ورق‌ها
• شکل استخر
• گوشه‌ها و تغییرات هندسی
• پرت احتمالی
• جزئیات اتصال به لوله‌ها

روی مقدار خرید تأثیر می‌گذارند.

بنابراین در محاسبه ورق استخر باید نقشه پنل‌بندی نیز مورد توجه قرار گیرد.

اهمیت عرض رول در محاسبه ورق استخر

عرض ورق یکی از عوامل مهم در کاهش یا افزایش پرت است. فرض کنید سطحی با عرض مشخص باید پوشش داده شود. اگر عرض رول با ابعاد استخر هماهنگ باشد، می‌توان تعداد درزها و پرت را کاهش داد.

اما اگر ابعاد استخر به گونه‌ای باشد که قطعات زیادی نیاز به برش داشته باشند، مقدار ورق مصرفی افزایش پیدا می‌کند. به همین دلیل انتخاب ابعاد استخر و حتی جهت قرارگیری رول‌ها می‌تواند روی هزینه نهایی تأثیر بگذارد.

نقش ژئوممبران در آب‌بندی استخر کشاورزی

ژئوممبران یک لایه آب‌بند پلیمری است که برای جلوگیری از نفوذ آب به خاک مورد استفاده قرار می‌گیرد. در استخرهای کشاورزی، استفاده از ورق ژئوممبران می‌تواند میزان نشت آب را به شکل قابل توجهی کاهش دهد؛ البته عملکرد نهایی سیستم به کیفیت محصول، آماده‌سازی بستر، طراحی مناسب و کیفیت جوشکاری نیز وابسته است.

از مهم‌ترین مزایای استفاده از ژئوممبران در استخر می‌توان به موارد زیر اشاره کرد:

• کاهش نفوذ آب به خاک
• سرعت بالای اجرای پوشش
• امکان آب‌بندی سطوح وسیع
• قابلیت جوشکاری درزها
• امکان تعمیر موضعی
• سازگاری با بسیاری از پروژه‌های ذخیره آب
• کاهش وابستگی به نفوذپذیری خاک

انتخاب نوع ورق باید بر اساس شرایط پروژه و مشخصات فنی موردنیاز انجام شود.

آیا ضخامت ورق ژئوممبران روی محاسبه مقدار ورق تأثیر دارد؟

از نظر مساحت، ضخامت ورق باعث تغییر سطح پوشش نمی‌شود. برای مثال اگر سطح موردنظر ۵۰۰ مترمربع باشد، چه ورق ۱٫۵ میلی‌متر و چه ورق ۲ میلی‌متر انتخاب شود، سطح هندسی موردنیاز همچنان حدود ۵۰۰ مترمربع است. اما ضخامت روی موارد دیگری مانند وزن کل ورق، هزینه حمل، قیمت خرید و برخی ویژگی‌های عملکردی تأثیر می‌گذارد. انتخاب ضخامت باید با توجه به شرایط بستر، نوع پروژه، احتمال آسیب مکانیکی و الزامات طراحی انجام شود.

زیرسازی قبل از نصب ژئوممبران

یکی از مهم‌ترین بخش‌های اجرای استخر ژئوممبرانی، آماده‌سازی بستر است. حتی بهترین ورق ژئوممبران نیز در صورت نصب روی بستری نامناسب می‌تواند دچار آسیب شود.

قبل از نصب باید موارد زیر بررسی شوند:

• حذف سنگ‌های تیز
• حذف ریشه گیاهان
• پاکسازی نخاله‌ها
• تسطیح سطح
• تراکم مناسب خاک
• اصلاح نقاط فرورفته
• کنترل شیب دیواره‌ها
• ایجاد سطح یکنواخت

در پروژه‌هایی که احتمال آسیب مکانیکی وجود دارد، ممکن است استفاده از ژئوتکستایل در زیر یا روی ژئوممبران به عنوان لایه محافظ مورد نیاز باشد.

محاسبه ژئوتکستایل در کنار ژئوممبران

اگر پروژه به لایه محافظ نیاز داشته باشد، سطح ژئوتکستایل نیز باید تقریباً بر اساس سطح پوشش استخر محاسبه شود. اما در اینجا نیز عرض رول و نحوه چیدمان اهمیت دارد. بهتر است ژئوتکستایل و ژئوممبران به صورت هماهنگ طراحی شوند تا تعداد درزها، برش‌ها و پرت مصالح کاهش پیدا کند.

جوشکاری ورق ژئوممبران

ورق‌های ژئوممبران معمولاً به صورت رول در محل پروژه پهن شده و سپس درزهای آنها با تجهیزات مخصوص  نظیر اکسترودر های دستی مفتولی یا گرانولی یا جوش گوه غلتکی به یکدیگر متصل می‌شوند. کیفیت جوشکاری ورق ژئوممبران یکی از عوامل بسیار مهم در عملکرد نهایی پوشش است. پس از اجرای جوش‌ها، کنترل و تست درزها باید متناسب با روش اجرایی و الزامات پروژه انجام شود. وجود یک ورق باکیفیت به تنهایی کافی نیست؛ اجرای صحیح، آماده‌سازی بستر و کنترل کیفیت جوش‌ها نیز اهمیت زیادی دارند.

محاسبه هزینه ساخت استخر کشاورزی

هزینه ساخت استخر فقط به قیمت ورق ژئوممبران محدود نمی‌شود. برای یک برآورد واقعی باید چند بخش در نظر گرفته شود:

هزینه خاکبرداری

به حجم خاک، نوع زمین، دسترسی ماشین‌آلات و فاصله حمل خاک بستگی دارد.

هزینه زیرسازی

اگر زمین نیاز به اصلاح، تراکم یا اجرای لایه محافظ داشته باشد، هزینه زیرسازی افزایش پیدا می‌کند.

هزینه ورق ژئوممبران

ضخامت، نوع پلیمر، مشخصات فنی، ابعاد رول و مقدار موردنیاز روی قیمت تأثیر دارند.

هزینه نصب

دستمزد پهن کردن، برش، جوشکاری و کنترل کیفیت باید جداگانه محاسبه شود.

هزینه لوله‌کشی و اتصالات

ورودی آب، خروجی، سرریز، تخلیه و سیستم پمپاژ نیز باید در نظر گرفته شوند.

هزینه تجهیزات جانبی

بسته به نوع پروژه ممکن است تجهیزات دیگری مانند پمپ، شیرآلات، اتصالات و سیستم‌های کنترل سطح آب مورد نیاز باشد.

فرمول ساده برای برآورد اولیه هزینه

برای برآورد اولیه می‌توان هزینه پروژه را به شکل زیر دسته‌بندی کرد:

هزینه کل = خاکبرداری + زیرسازی + ژئوممبران + نصب + لوله‌کشی + تجهیزات جانبی

البته قیمت نهایی به شرایط پروژه و قیمت روز مصالح و خدمات وابسته است. به همین دلیل بهتر است قبل از خرید، مشخصات کامل استخر شامل طول، عرض، عمق، شیب دیواره‌ها و محل پروژه ارائه شود تا مقدار دقیق‌تر ورق و هزینه اجرا مشخص شود.

اشتباهات رایج در محاسبه استخر کشاورزی

برخی اشتباهات می‌توانند هزینه پروژه را به شکل قابل توجهی افزایش دهند.

اشتباه اول: محاسبه فقط حجم آب

ظرفیت آب به تنهایی برای تعیین مقدار خاکبرداری و ژئوممبران کافی نیست.

اشتباه دوم: محاسبه ورق بر اساس کف استخر

در استخر شیب‌دار، دیواره‌ها نیز باید به طور کامل پوشانده شوند.

اشتباه سوم: نادیده گرفتن شیب

طول واقعی پوشش روی دیواره از ارتفاع عمودی استخر بیشتر است.

اشتباه چهارم: حذف پرت ورق

چیدمان رول‌ها و برش‌ها باعث می‌شوند مقدار خرید با مساحت دقیق هندسی برابر نباشد.

اشتباه پنجم: بی‌توجهی به زیرسازی

سطح نامناسب می‌تواند احتمال آسیب به ورق را افزایش دهد.

اشتباه ششم: انتخاب ضخامت فقط بر اساس قیمت

ارزان‌تر بودن ورق لزوماً به معنی اقتصادی‌تر بودن پروژه در بلندمدت نیست.

اشتباه هفتم: بی‌توجهی به اتصالات

محل عبور لوله‌ها، ورودی‌ها و خروجی‌ها از نقاط حساس سیستم آب‌بندی هستند و باید از ابتدا در طراحی لحاظ شوند.

 برای محاسبه دقیق ورق استخر چه اطلاعاتی لازم است؟

اگر هدف، برآورد دقیق مقدار ورق ژئوممبران باشد، بهتر است اطلاعات زیر مشخص باشند:

• طول کف استخر
• عرض کف استخر
• عمق
• طول و عرض قسمت فوقانی
• شیب دیواره‌ها
• شکل هندسی استخر
• نوع ورق موردنظر
• ضخامت ورق
• عرض رول قابل تهیه
• محل قرارگیری ورودی و خروجی‌ها
• میزان آزادبرد موردنظر

هرچه این اطلاعات دقیق‌تر باشند، محاسبه ورق استخر نیز دقیق‌تر خواهد بود.

چگونه مقدار ورق ژئوممبران را کاهش دهیم؟

هدف نباید کاهش مصرف ورق به هر قیمتی باشد؛ بلکه باید پرت ورق را کاهش داد.

برای این کار می‌توان:

• ابعاد استخر را با ابعاد رول هماهنگ کرد.
• پنل‌بندی را قبل از اجرا طراحی کرد.
• جهت قرارگیری رول‌ها را مشخص کرد.
• تعداد برش‌های غیرضروری را کاهش داد.
• گوشه‌ها و جزئیات اجرایی را از قبل بررسی کرد.
• از محاسبه صرفاً بر اساس مساحت کف خودداری کرد.

گاهی یک تغییر کوچک در ابعاد یا نحوه چیدمان ورق می‌تواند باعث کاهش قابل توجه پرت شود.

نکته مهم درباره طراحی اقتصادی استخر

اقتصادی‌ترین استخر الزاماً کوچک‌ترین استخر یا ارزان‌ترین ورق را ندارد. یک طراحی اقتصادی باید بین چند عامل تعادل ایجاد کند:

ظرفیت ذخیره آب + هزینه خاکبرداری + هزینه پوشش + هزینه اجرا + طول عمر سیستم

اگر برای کاهش هزینه اولیه از زیرسازی مناسب یا ورق نامتناسب استفاده شود، ممکن است هزینه تعمیرات و تعویض در آینده بسیار بیشتر شود.بنابراین بهتر است هزینه کل چرخه استفاده از استخر مورد توجه قرار گیرد.

نوشته محاسبه ژئوممبران استخر اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

روشها و ضوابط اندازه گیری و محاسبه آبدهی چاه به قرار زیر می باشد.

۱- روش حجمی

ساده ترین روش اندازه گیری آبدهی در جریانهای کم، اندازه گیری مستقیم آب از راه هدایت آن به داخل ظرف با حجم معین می باشد. به این منظور پیمانه ای با ظرفیت مشخص در مسیر جریان عبور قرار گرفته و زمان پر شدن آن محاسبه می شود. در این حالت میزان دبی آب از رابطه زیر به دست می آید.

Q=V/t

در این رابطه Q دبی آب بر حسب لیتر بر ثانیه، V حجم ظرف به لیتر و t زمان پر شدن ظرف به ثانیه می باشد. توصیه می شود از بشکه های 220 لیتری جهت اندازه گیری استفاده شود.

در صورتی که زمان پر شدن کمتر از ده ثانیه باشد احتمال بروز خطا در محاسبه زمان پر شدن ظرف تا ۳۰ درصد افزایش می یابد. بنابراین اندازه گیری سه بار تکرار شده و میانگین آن مورد نظر خواهد بود.

۲- روش فلوتر یا جسم شناور

این روش بیشتر جهت محاسبه دبی جریان آب در یک نهر یا رودخانه استفاده می شود و دقت بالایی ندارد. بخشی از نهر یا رودخانه با شکل مستقیم و یکنواخت انتخاب و در وسط آن سطح مقطع جریان اندازه گیری می شود دو نشانه در طول نهر یا رودخانه به فاصله حداقل ده متر انتخاب و جسم شناوری از قبل از نشانه اول در وسط نهر رها شده زمانی که جسم شناور به نشانه اول می رسد زمان آغاز و پس از عبور از نشانه دوم متوقف تا مدت زمان طی مسیر محاسبه شود. برای بالا بردن دقت اندازه گیری این عمل تا سه بار تکرار و میانگین داده ها در نظر گرفته می شود. از تقسیم فاصله بین دو نشانه به مدت زمان عبور جسم سرعت سطحی حرکت به دست می آید.

V=L/t

در این رابطه V حداکثر سرعت سطحی بر حسب متر بر ثانیه، L فاصله بین دو نشانه بر حسب متر و t زمان عبور جسم شناور بر حسب ثانیه می باشد.

برای محاسبه دبی جریان آب نیاز به محاسبه سرعت متوسط است که حاصلضرب ضریب K معادل ۰.۸ در حداکثر سرعت سطحی به دست می آید.

Q=A.Vm

Q دبی جریان بر حسب مترمکعب بر ثانیه، A سطح مقطع جریان بر حسب متر مربع و Vm سرعت میانگین جریان بر حسب متر بر ثانیه می باشد.

برای جسم شناور می توان از بطری های که تا دو سوم آن از آب پر شده استفاده نمود. برای تعیین سطح مقطع جریان در نهر ها و رودخانه های کم عرض می توان با استفاده از میله یا خط کش چوبی عمق متوسط را اندازه گیری نمود و در عرض میانگین مقطع ضرب نمود. در بسترهای عریض یک طناب که در فواصل مشخص نیم تا یک متر گره زده شده است در عرض رودخانه و بالای سطح آب به صورت کشیده قرار گرفته و در هر یک از گره ها عمق آب توسط خط کش چوبی مدرج اندازه گیری می شود. سپس سطح مقطع از طریق محاسبه سطوح کوچک و جمع آنها به دست می آید.

۳-روش سقوط آزاد آب از لوله

روشی آسان برای محاسبه دبی جریان آب در محیط بسته نظیر لوله های چاه می باشد. در این روش از فرمولهای مبتنی بر قانون نیوتن در مورد سقوط ازاد اجسام استفاده می شود و بر حسب آنکه لوله افقی یا عمودی باشد روشهای متفاوتی به کار می رود که در ادامه به آن می پردازیم.

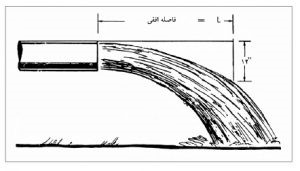

۳-۱ روش جت یا اندازه گیری در لوله آبده افقی

در این روش با استفاده از گونیای فلزی یا چوبی که بازوی کوتاه آن دارای طول ثابت یک فوتی یا ۳۰.۴۸ سانتی و بازوی بلند آن ۱۰۰ تا ۱۵۰ سانت باشد عمل اندازه گیری انجام می شود. بازوی بلند گونیا بر روی لوله افقی مماس شده و انقدر جابجا می کنیم تا نوک بازوی کوتاه با سطح رانش آب تماس یابد. در این حالت با قرائت طول خط کش یعنی فاصله افقی پرتاب آب و با دانستن قطر لوله آبدهی با استفاده از رابطه زیر محاسبه می شود.

Q=K.A.L=0.25.pi.K.D².L

Q مقدار آبدهی برحسب مترمکعب بر ساعت یا لیتر بر ثانیه

A سطح مقطع لوله بر حسب اینچ مربع

L فاصله افقی رانش آب بر حسب سانتی متر

D قطر لوله آبده

K ضریب ثابت معادل ۰.۰۹۰۵ بر حسب آبدهی مترمکعب بر ساعت  و ۰.۰۲۵۱ بر حسب آبدهی لیتر بر ثانیه

رابطه بالا به صورت خلاصه به صورت زیر خواهد بود.

Q=0.0197*D².L  لیتر بر ثانیه

Q=0.0710*D².L مترمکعب بر ساعت

در صورتی که آب به طور نیم پر در لوله جریان داشته باشد رابطه بالا به صورت زیر خواهد بود

Q=0.0197*D².L.X/Y   لیتر بر ثانیه

Q=0.0710*D².L.X/Y  مترمکعب بر ساعت

X ارتفاع آب در لوله و Y قطر لوله آبده می باشد.

۳-۲ اندازه گیری آبدهی در لوله آبده عمودی

در صورتی که لوله آبده قائم باشد برای محاسبه آبدهی ارتفاع پرش آب از لبه لوله تا بالاترین نقطه رانش آب اندازه گیری و از فرمول زیر استفاده می شود.

Q= KD²√H

Q آبدهی بر حسب لیتر بر ثانیه

D قطر لوله بر حسب اینچ

H ارتفاع پرش عمودی آب بر حسب سانتیمتر

K ضریب ثابت معادل ۰.۲۲۲۷ بر حسب واحدهای فوق

۴- اندازه گیری آبدهی با استفاده از مولینه یا سرعت سنج

متداولترین روش اندازه گیری سرعت جریان آب است  که در دو نوع پروانه ای یا سرعت سنج با محور چرخش افقی و پیاله ای یا سرعت سنج با محور چرخش عمودی است. رابطه بین سرعت جریان آب و سرعت چرخش محور متحرک به صورت زیر است.

V=a.N+b

V سرعت جریان آب بر حسب متر بر ثانیه

N تعداد دور محور متحرک در ثانیه

a و b مقادیر ثابت اعلامی توسط سازنده مولینه

۵- اندازه گیری آبدهی به روش ردیابی

در این روش ماده ردیاب نظیر ماده شیمیایی پایدار یا پرتوزا به جریان آب تزریق می شود. با اندازه گیری حجم تزریق، غلظت ماده ردیاب در محلول و غلظت ردیاب در جریان آب دبی جریان محاسبه می شود.

۳-۵ روشهای نوین اندازه گیری

قطب نگارهای اکسیژنی، دبی سنج های الکترومغناطیسی و فراصوتی جزو تجهیزات پیشرفته ای به شمار می روند.

نوشته محاسبه آبدهی چاه اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

نوشته قیمت دستگاه جوش لوله پلی اتیلن اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

نوشته قیمت کلمپ استیل اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

نوشته جوشکاران پلی اتیلن اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

استاندارد ملی ۱۸۶۴۸ روش جوش لب به لب پلی اتیلن که اولین بار در سال ۱۳۹۳ در کشور تدوین و منتشر گردید در سال 1401 مورد بررسی و تجدید نظر قرار گرفت.

در این استاندارد عناوین زیر مورد بررسی قرار گرفته اند:

۱-فرایند اتصال دهی به شیوه جوش لب به لب

۲- روش های اجرایی اتصال دهی به شیوه جوش لب به لب

۳-راهنمای تکمیلی در خصوص معرفی روشهای مورداستفاده در زمینه جوش لب به لب

۴-نحوه محاسبه فشار مورد نیاز جهت جوشکاری

۵-نمونه فرم گزارش جوشکاری

۶-نمونه فرم ارزیابی روش جوشکاری

متن کامل استاندارد را از فایل ضمیمه انتهای همین صفحه دریافت نمایید.

دانلود استاندارد ملی 18648

برای کسب اطلاعات بیشتر در این زمینه یا شرکت در کارگاههای تخصصی آشنایی با استانداردهای ملی و بین المللی با واحد آموزش شرکت در تماس باشید.

نوشته استاندارد ملی ۱۸۶۴۸ روش جوش لب به لب پلی اتیلن- تجدیدنظر 1401 اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

نوشته قیمت رینگ تسمه ای اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

نوشته قیمت لوله زهکش پی وی سی اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

فهرست بهای واحد پایه رشته آبیاری تحت فشار که به اختصار فهرست بهای آبیاری تحت فشار نامیده می شود، شامل دستورالعمل های کاربرد، کلیات، مقدمه، فصل ها، شرح و بهای واحد ردیف ها و پیوست های فهرست بها است. این فهرست بها برای کارهای آبیاری تحت فشار از محل استخر ذخیره و تلمبه خانه تا نقاط مصرف در نظر گرفته شده است. شرح و بهای واحد ردیف های درج شده در این فهرست بها، علاوه بر عملیات تخریب، خاکی، تاسیساتی و تجهیزات آبیاری، به طور کلی شامل کارهای لوله گذاری و عملیات مربوط در داخل ترانشه بوده و انجام های کارهای ویژه ای مانند عبور لوله از رودخانه و نهرهای بزرگ، عبور لوله از زیر یا کنار پل ها، عبور لوله از زیر راه آهن یا آزاد راه یا بزرگراه و لوله گذاری در روی زمین با خاکریز یا پایه، در این فهرست بها منظور شده است.

هر سال طی بخشنامه و دستورالعمل صادره از سوی سازمان برنامه و بودجه و به منظور ارزیابی و اعلام قیمت پروژه های در دست اجرا توسط پیمانکاران فهرست بهای بخشهای مختلف صنعتی به دستگاههای ذیربط صادر می شود. با توجه به زمینه فعالیت گروه صنعتی بارینکو و به منظور آشنایی با قیمت اجرای جوشکاری انواع لوله های پلی اتیلن و هزینه های بالاسری بخشنامه فهرست بهای آبیاری تحت فشار 1404 را جهت دانلود در اختیار شما قرار می دهیم. بدیهی است قیمت نهایی با توجه به حجم و موقعیت پروژه قابل تعدیل خواهد بود.

فهرست بهای آبیاری تحت فشار 1404

در صورت نیاز جهت تامین انواع دستگاه های جوش پلی اتیلن در مدلهای دو فک دستی و چهار فک هیدرولیک دستی و برقی و یا تامین قطعات یدکی یا سرویس و تعمیر دستگاه ر اختیار خود می توانید از طریق شماره های زیر با ما در ارتباط باشید:

09121993287

02634763476

نوشته فهرست بهای آبیاری تحت فشار 1404 اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.

D قطر خارجی لوله بر حسب میلیمتر به عنوان مثال لوله ۲۰۰

P فشار کاری قابل تحمل توسط لوله مثلا ۴، ۶، ۱۰ یا ۱۶ بار

S.f ضریب اطمینان که می تواند ۱، ۱.۲۵ ، ۱.۶ یا ۲ باشد ولی معمولا عدد ۱.۲۵ را در نظر می گیرند.

MRS یا حداقل استحکام مورد نیاز که برای مواد  PE80 مقدار ۸۰ مگا پاسکال و برای PE100 برابر ۱۰۰ مگاپاسکال در نظر گرفته می شود.

با دانستن اطلاعات فوق به راحتی می توان SDR لوله را محاسبه نمود:

SDR=((2*MRS)/(P*ُS.f))+1

در مرحله بعد برای بدست آوردن مقدار حداقل ضخامت از فرمول زیر استفاده می کنیم:

e=D/SDR

با مشخص شدن حداقل ضخامت می توان وزن واحد طول لوله W را برحسب کیلوگرم محاسبه نمود.

W=((D-e)*e*3.14*0.95)/1000

در اکثر موارد مقدار چگالی بر حسب جداول استاندارد DIN، برابر ۰.۹۵ در نظر گرفته می شود. برای دقت بیشتر محاسبات لازم است چگالی مواد تولید پالایشگاههای داخلی لحاظ گردد.

برای آشنایی بهتر  به مثال زیر توجه فرمایید.

برای اطلاعات بیشتر پیشنهاد می شود استاندارد DIN-8074 که در بخش استانداردها قابل مشاهده است مطالعه شود.

یک نمونه از جدول مشخصات وزنی را می توانید از در تصویر زیر ملاحظه نمایید. برای مشاهده در ابعاد بزرگتر تصویر را در پنچره ای جدید باز نمایید.

نوشته وزن واحد طول لوله پلی اتیلن اولین بار در دستگاه جوش پلی اتیلن بارینکو. پدیدار شد.
