راهنمای جوشکاری الکتروفیوژن

راهنمای جوشکاری الکتروفیوژن

لوله ها و اتصالات تک جداره لوله پلی اتیلن به روش های زیر به یکدیگر متصل می شوند:

۱. جوشکاری لب به لب

۲. جوشکاری الکتروفیوژن

۳. استفاده از اتصالات پیچی

انتخاب روش اتصال، بستگی به کاربرد خط لوله، نیازمندی ها و امکانات موجود دارد. از اتصال الکتروفیوژن معمولا در شبکه های توزیع گاز و از اتصال جوش لب به لب و اتصالات پیچی و جوشی لوله پلی اتیلنی، در خطوط انتقال آب و فاضلاب و شبکه های توزیع آنها استفاده می شود. اتصالات پیچشی به راحتی و سریعا باز و بسته شده و هیچگونه آسیبی به لوله پلی اتیلن وارد نمی کنند و از این ویژگی برخوردارند که در برابر مواد شیمیایی کاملا مقاوم باشند.

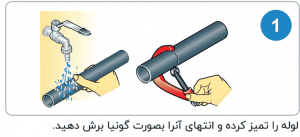

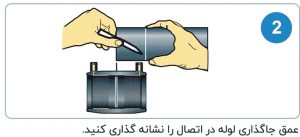

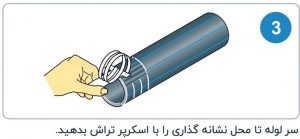

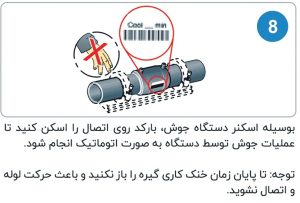

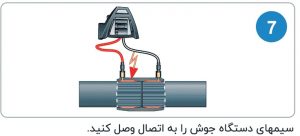

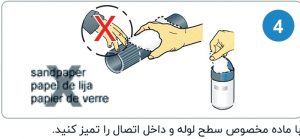

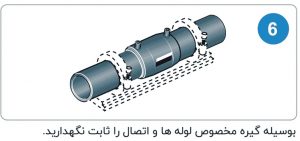

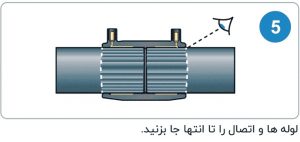

از روش الکتروفیوژن به دلیل بالا بودن ضریب اطمینان آن، معمولا در شبکه های لوله پلی اتیلنی توزیع گاز استفاده می شود و در مورد لوله هایی با قطر ۲۰ الی ۱۱۰ میلیمتر اقتصادی می باشد. جهت اتصال ابتدا انتهای لوله را سوهان زده و سپس آن را وارد کوپلینگ اتصال الکتروفیوژنی که دارای بوبین های مقاومت حرارتی می باشد نموده و جریان برق را متصل می نمایند. سیم پیچ بوبین گرم شده و پلاستیک های اطراف خود را ذوب می نماید. در اثر حرارت، کوپلینگ جمع شده و جوش مناسبی با لوله ایجاد می شود. جریان برق لازم برای جوشکاری را باید روی دستگاه جوش متناسب با اندازه اتصال تنظیم نمود. عمل جوشکاری بصورت اتوماتیک انجام می پذیرد. نقاط اتصال را نباید حداقل ۱۰ دقیقه پس از اتمام جوشکاری حرکت داد. سطح لوله قبل از انجام جوشکاری باید با دقت بازرسی شود تا هیچگونه خراشی نداشته باشد، زیرا وجود خراش باعث ایجاد نشتی در محل اتصال می شود. نکته مهم مورد توجه در این روش اتصال آن است که برای جوشکاری باید حتما از دستگاهی استفاده شود که جریان برق آن متناسب با بوبین های الکتریکی اتصالات باشد.

منبع:اینپیا
